分段等厚螺旋叶片
材质：
低碳钢、低合金钢、不锈钢
性能及特点：
分段等厚叶片为单片形态，外沿与内沿厚度相同，可以根据客户提供的尺寸制作。
解决了连续冷轧叶片在直径大、厚度厚、特殊规格尺寸难控制、不锈钢难成型等困难。
与连续冷轧叶片相比，分段叶片成型精度高，还可以满足小批量、特殊规格的定货要求，适用于直径大，厚度厚，耐磨要求高的叶片制作。

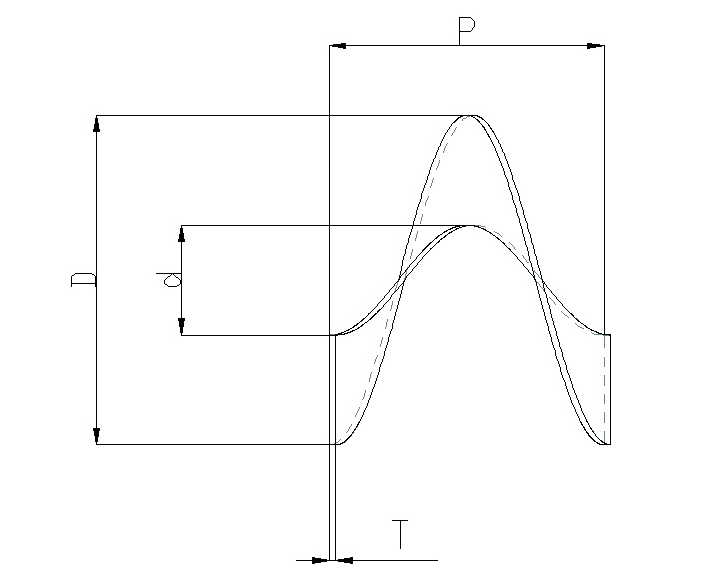

规格型号
|
螺距 P |
最大外径D |
最小内径d |
内外径系数 |
最小外径 |
材料厚度T |
备注 |
|
60－100 |
480 |
20 |
0.25 |
最小外径=所需内径/内外径系数 |
3－16 |
|
|
100－150 |
480 |
30 |
0.25 |
3－18 |
|
|
|
150－200 |
520 |
50 |
0.33 |
3-20 |
厚度达到20mm-25mm时叶片板宽≤400 mm |
|
|
200－250 |
630 |
60 |
0.3 |
3-25 |
||
|
250－300 |
670 |
65 |
0.25 |
3-25 |
||
|
300－350 |
900 |
90 |
0.3 |
3-30 |
厚度达到25mm-30mm时叶片板宽≤350 mm |
|
|
350－400 |
950 |
90 |
0.25 |
3-30 |
||
|
400－450 |
950 |
95 |
0.25 |
3-30 |
||
|
450－500 |
1150 |
135 |
0.33 |
3-35 |
厚度达到30mm-40mm时叶片板宽≤280 mm |
|
|
500－550 |
1200 |
150 |
0.3 |
3-40 |
||
|
550－650 |
1200 |
150 |
0.3 |
3-40 |
